Colt-AS3992 UHF RFID Shield for Arduino 超高频UHF RFID读写器模块接受预定

全球第一款可直接接在Arduino硬件平台上的UHF RFID shield开始接收预定啦!!!
现在预定,享受双重好礼!!!
惊喜一:包邮!包邮!包邮!
惊喜二:送5dBi PCB天线!送5dBi PCB天线!送5dBi PCB天线!(价值69元)
(重要的事情说3遍,上述优惠仅限预定用户,预计9月底发货)
【产品简介】:

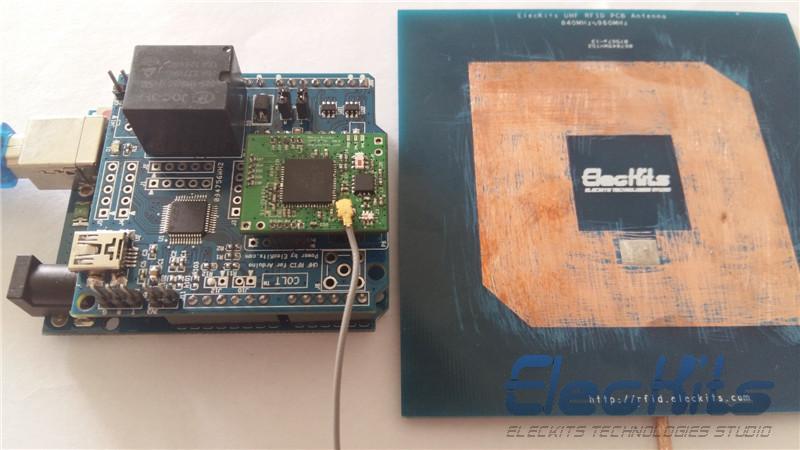

    Colt 是ElecKits出品的一款基于Arduino平台的UHF RFID Shield,它支持ISO18000-6B 6C协议,可读写EPC GEN-2标准无源卡。
    Colt 采用MCU底板+UHF RFID收发模块 分离设计方式。底板提供USB或者Uart-TTL(115200bps)通讯接口,默认为Uart 通讯方式。USB方式需要相应固件支持,且支持单板USB。
    UHF RFID收发模块尺寸超小。仅 26.85mm * 20.83 mm(大拇指大小)。非常适合客户做超高频UHF RFID的二次开发。用户可以通过普通Uart串口把模块集成到您的项目中,如手持机,工业平板等。
【技术点描述】:
1、Colt 支持 Arduino 直插使用,内置uart 115200bps通讯接口,接驳Arduino的默认硬串口uart0;
2、Colt 的UHF RFID默认工作频率为902-928MHz (USA),可以通过指令设置为840~960MHz的任意工作频段;
3、Colt 板载1个用户LED和1个用户继电器;
4、用户LED使用Arduino GPIO7,低电平亮,高电平灭;
5、用户继电器使用Arduino GPIO8,高电平闭合,低电平断开;
6、Colt使用需要用户外接天线,天线接口为IPX接口,天线频段建议902-928MHz;
7、无源超高频读写器 读卡距离和发射功率、环境、标签性能和天线增益有关。用户可以选择高增益天线提高读写距离。我司的三款天线读卡距离参考,介绍页面最下端有采购链接:
(1)3dbi PCB天线   10-30cm
(2)5dbi PCB天线   10-80cm
(3)8dBi 圆极化板状天线   50-300cm
8、提供串口通讯控制指令集。完全通过指令控制UHF RFID读卡、写卡,以及收发数据。
【UHF RFID收发芯片AS3992介绍】
     UHF RFID收发芯片采用AMS主流芯片AS3992.奥地利微电子AS3992产品包括了一系列先进的功能,如可编程DRM滤波器、预失真功能和-86dBm的超高接收器灵敏度。这意味着采用AS3992的单一设计系统率先实现可交付给全球任何市场。AS3992在夯实Simply Gen 2读卡器IC性能的同时,也继承了其最佳功耗特性。这种低功耗特性结合新的先进功能,使AS3992成为市场上最先进的Gen 2读卡器IC。
读卡协议 模式
①6B协议(单卡)
②6C协议(单卡)
③6C协议(多卡)
备注:以上阐述的读取距离为无任何干扰的空间测试距离,如为停车场使用,请以车辆的挡风玻璃膜的介质的不同实地测定为准。
1)产品特点
·最大读取距离可达3m ,(需特定标签和天线参数下测试)。
·兼容6C和6B协议
·企业签约客户,可提供底层SDK开发包,系统接入方便,方便用户自行添加功能;
·模块化设计,方便用户进行二次开发。
2)应用场合
·车辆智能化管理:停车场、高速公路不停车收费、海关通关、自动称重等
·生产流水线智能化管理:流水线产品的智能分拣等
·仓库管理:货物出入库自动记录等
·物流管理:集装箱管理、托盘管理、资产追踪等
·人员管理:学校门口出入管理、工厂门口出入管理
3)读写器模块产品参数

工作频率

国标(920~925MHz)、美标(902~928MHz)、欧标(865~868MHz)等840MHz至960MHz工作频段

支持协议

ISO18000-6C(EPC GEN2),兼容ISO18000-6A/B

天线增益

8dBi定向天线或3dBi、5dBi PCB天线可选

射频功率

MAX 20dBm

读卡距离

无源标签识别距离调整范围:0.5~3米(针对8dBi Eleckits UHF915M-ANTPCR定向天线)

读卡时间

多标签64位ID号读取时间<6ms

调制方式

ASK or PR-ASK

天线接口

IPX

支持接口

Uart (可通过不同固件定制为USB版本)

工作电压

DC +5V

功   耗

<1W

工作温度

-40℃~+85℃

存储温度

-40℃~+125℃

工作湿度

20% ~ 95%(无凝露)

外形尺寸

53.34mm×57mm

天线尺寸

选配。推荐8dBi 板状天线

http://item.taobao.com/item.htm?spm=a1z10.5.w4002-3535073328.15.Dejdh5&id=22075632296

【特别说明】:
本宝贝默认需要在Arduino硬件环境下搭配使用~
{Ps:其实可以通过烧写USB版本固件,化身为USB读写器哦。一般人我不告诉他}
 智能硬件及物联网UHF RFID技术交流 QQ群:273156182

非常全面的技术资料和教程:

本土化语言翻译的技术资料:

及时更新的固件和软件:

AS3992 UHF RFID开发板固件V2.2.6版本升级

http://dev.eleckits.com/download/showdownload.php?lang=cn&id=39

【发货清单】:

1、Colt: UHF RFID for Arduino shield 读写模块     一块

2、5dBi PCB UHF 天线 (IPX接口天线)     赠送(截至2015年9月15日

3、EPC UHF GEN2 电子标签 一个    赠送

4、RFID 读写器开发资料SDK及应用程序(百度网盘)    赠送

【建议采购配件】:

1、USB转Uart TLL调试工具   非套餐内容项目的话,需采购,Uart版本调试需要用到

2、读写器专用烧写工具 非套餐内容项目的话,需采购,烧写固件或软件底层开发需要用到

3、RFID 读写天线 (可单独选配)

1)、3dBi PCB MMCX口 UHF 天线:尺寸 4.5cm*4.1cm

http://item.taobao.com/item.htm?spm=a1z10.5.w4002-3535073328.12.Dejdh5&id=13640879646

2)、5dBi PCB MMCX口 UHF 天线:尺寸 10cm * 10cm

http://item.taobao.com/item.htm?spm=a1z10.5.w4002-3535073328.18.Dejdh5&id=23426460127

3)、【推荐!!】8dBi 板状定向圆极化 MMCX口 UHF 天线:尺寸 22.5cm*22.5cm

http://item.taobao.com/item.htm?spm=a1z10.5.w4002-3535073328.15.Dejdh5&id=22075632296



更多资料、硬件原理图、教程、手册,在  http://rfid.eleckits.com   下载频道 UHF RFID页面 可以直接下载。

驱动、源码、手册文档,一网打尽!
